Infrastruktur - elsäkerhet
Vid förändring av infrastruktur i närheten av våra kraftledningar är det viktigt att tänka på elsäkerhet för att undvika att människor och egendom skadas.
Kranar får inte ställas upp så att kranarmen eller lasten avsiktligt eller oavsiktligt kan komma inom säkerhetsavståndet 10 meter från ledningens faslina. Detta avstånd ska hållas även om kranen eller motsvarande skulle välta.
Mellan mastens yttersta ände (inklusive förlängningsarm) och ledningen ska det vara ett säkerhetsavstånd som motsvarar hela mastens längd plus 10 meter. Mät avståndet med masten riktad mot ledningen. Det är viktigt att säkerhetsavståndet alltid hålls under hela arbetet.
Att mäta med blotta ögat uppfyller inte kraven för mätning, så använd mätinstrument. Vid stark vind kan kraftledningens linor och isolatorkedjor pendla. Ta hänsyn till det när du beräknar säkerhetsavståndet.
Innan kranen flyttas ska eventuella körvägar markeras med varselband och körvägarna ska vara inmätta. Kranen får bara flyttas på de markerade körvägarna och ska bevakas av en van signalman. Fasta eller rörliga tornkranar får inte placeras så att någon del av kranen eller lasten kan komma innanför elanläggningens säkerhetsavstånd. För att förhindra oavsiktliga rörelser ska kranen spärras mekaniskt.
Om fasta kranar används ska detta framgå i kranplanen. Om en maskin används som inte går att spärra och som vid en felmanöver eller ett haveri kan komma i kontakt med en elektrisk anläggningsdel måste arbetet utföras under så kallad bevakning. Maskinen ska då vara ansluten till kraftledningens jordtag eller jordspett.
Om ett vindkraftverk rasar ska det finnas en marginal om minst 10 meter till ledningens ytterfas.
Tänk på att den maximala tornhöjden på vindkraftverket inkluderar rotorbladets längd.
Läs mer om vad som gäller för säkerhetsavstånd för att upprätta en god flygsäkerhet
Solcellsparker är så pass stora att anmälan ska skickas in för remiss om anläggningen är planerad inom ett avstånd på 500 meter från Svenska kraftnäts anläggningar. Innehavaren av anläggning ska se till att anläggningen uppfyller elsäkerhetsverkets krav, underhålla och bygga anläggningen så pass att anläggningen är säker för tredje part.
Att tänka på
Fysisk placering
Avståndet mellan solcellsparker och Svenska kraftnäts anläggningar ska vara på ett sådant sätt att Svenska kraftnäts ledningsrätt bibehålls och inte heller hindrar åtkomst eller underhåll med maskin. Avståndet kan variera beroende på markförhållanden.
En grundregel är minsta horisontella avstånd från kraftledningens och markkablarnas ytterfas till närmaste del av anläggningen är 50 meter.
Installation
Staket som går parallellt med ledningens ska jordas. Följ standard för sektionering och jordning av stängsel i TR01-13 (.pdf) Öppnas i nytt fönster.
Generella metoder att skydda mot farliga beröringsspänningar på grund av förhöjd markpotential i samband med solcellsanläggningar kring direktjordat högspänningsanläggning är:
- Potentialutjämning (till exempel potentialutjämningsring eller potentialutjämningslina för staket)
- Elektrisk markisolation (till exempel grusbädd eller asfalt)
- Elektrisk isolation av utsatt del (till exempel beröringsskydd eller belysningsstolpar av komposit)
- Extra isolation av kablar (till exempel förläggning i rör)
- Jordtagen ska placeras på så långt avstånd från en kraftledning som möjligt.
- All typ av parallellgång till en kraftledning ska minimeras, alternativet hållas på så långt avstånd som möjligt (till exempel kablar eller staket)
Utredning för säkerhet behöver göras i projekteringstadiet.
Innehavare av anläggningen behöver ta fram en utredning som visar att parken är utformad på ett sådant sätt att Elsäkerhetsverkets föreskrifter avseende steg- och beröringsspänningar uppfylls. Utredningen ska skickas till Svenska kraftnät via den mejl anmälan togs emot och ska bland annat innehålla:
- Parkens jordningsutförande inklusive jordtag, jordledare, transformatorplacering med mera
- Anslutning/ar till låg/mellanspänningsnät och vidare till högspänning
- Eventuella korsningar/parallellgång med 220/400 kV ledning och andra ledningsaktörer om korsningen/parallellgången innehåller fler aktörer än Svenska kraftnät
- Beröringsspänningar
En solcellsanläggning är en elektrisk anläggning. Som innehavare av en elektrisk anläggning är du som ägare skyldig att känna till och följa de bestämmelser som finns i elsäkerhetslagen, elsäkerhetsförordningen och de föreskrifter som Elsäkerhetsverket gett ut.
Vid all projektering och installation av elektrisk utrustning måste hänsyn tas till risken för lokalt förhöjd markpotential vid jordfel på kraftledningen. För projektering och installation av jordningssystem av solcellsanläggningar i direkt närhet av Svenska kraftnäts kraftledningsstolpar hänvisar vi till Telestörningsnämnden meddelande nummer 21 (.pdf) Öppnas i nytt fönster för direktjordat nät.
Invid en kraftledning finns det risk för induktion samt konduktiv- och kapacitiv koppling (Influens). För att minimera riskerna med induktion, konduktiv och kapacitiv koppling rekommenderar Svenska kraftnät att alla metalliska konstruktioner inom ett område av 20 meter från kraftledningens närmaste spänningssatta del ska skyddsjordas.
Fysisk placering
Minsta horisontella avstånd från kraftledningens ytterfas till närmaste del av solcellsanläggningen är 10 meter + total höjd för solcellspaneler. Information finns i tabell 2 i ELSÄK 2022:1 kap 6§.
När det gäller solcellsanläggningens placering i förhållande till kraftledningsstolpe, stag eller stationsanläggning så ska avståndet alltid vara minst 20 meter från närmaste stolpe, stag eller stationsanläggningens stängsel.
Elektrisk installation
Ska solpaneler monteras på stativ ska dessa placeras på en högresistiv mark, till exempel makadam.
Placeras solcellerna däremot på tak, ska tak av plåt jordas vid ett avstånd på cirka 30 meter eller mindre från närmaste faslina. Avståndet kan variera i beroende på markförutsättningar.
Den elektriska anslutningskabeln från solcellerna till fastigheten förläggs vinkelrät i förhållande till kraftledningen.
Enligt elsäkerhetsförordningen (2017:218) §3 ska den som planerar att bygga en lågspänningsanläggning med en spänning av högst 1000 volt och inom ett avstånd av 500 meter från en befintlig högspänningsanläggning som överstiger 1000 volt, anmäla detta till innehavaren av den befintliga högspänningsanläggningen.
Anmälan ändring i kringliggande anläggning
Riskbedömning
I samband med planering och projektering bör du som innehavare av den elektriska utrustningen tillsammans med tillverkaren av den elektriska utrustningen bedöma exempelvis:
- Hur påverkas den planerade elektriska utrustningen av influens som genereras av kraftledningen?
- Hur påverkas den planerade elektriska utrustningen av inducerande strömmar som genereras av kraftledningen vid ett jordfel?
- Hur påverkas den planerade elektriska utrustningen av elektriska och magnetiska fält som genereras av kraftledningen i form av exempelvis prestanda och förkortad livslängd?
Enligt svenska myndigheter bör det undvikas att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält, men det finns inga gränsvärden eller fasta avstånd för hur nära byggnaderna kan placeras med avseende på magnetfält. Kontakta alltid Svenska kraftnät om byggnation planeras inom 500 m från våra anläggningar.
Läs mer om magnetfält
Läs mer om samhällsplanering vid elnätet
Det är ovanligt med markkablar i transmissionsnätet. Men om du ska gräva i närheten av markkablar måste du vara mycket försiktig innan du sätter skopan i marken. Svenska kraftnäts kablar är väl isolerade med ett tjockt hölje, men detta hölje är också mycket ömtåligt.
Ovanför kablarna finns varselskydd av plast som ska ge maskinförare och grävande personal en varning innan kabeln träffas. Det gäller att vara uppmärksam och tänka efter innan du gräver.
På webbplatsen Ledningskollen.se kan du få reda på om Svenska kraftnät har markkablar där du planerar att gräva.
Mer information finns i dokumentet "Vägledning för verksamhet vid markförlagd kabel i transmissionsnätet". (.pdf) Öppnas i nytt fönster
Det är enligt ledningsrätten förbjudet att ändra markens utformning under ledningen eller ovan de kablar som är förlagda i marken. Det betyder att det är förbjudet att placera jord-, sten-, eller bergmassor under eller nära ledningen samt ovan kablar.
När jord-, sten-, eller bergmassor läggs upp förändras befintlig marknivå för luft- ledning och markkablars konstruktionsförutsättningar. Det innebär exempelvis att människor eller fordon omedvetet kan komma innanför ledningens elektriska skyddsavstånd och skadas.
Att placera jord-, sten-, eller bergmassor nära kraftledningsstolpar och dess stag eller ovan markkablar kan också innebära att anläggningen påverkas eller skadas samt påverka möjligheten att betjäna vid arbeten.
Om du tänker bygga eller arbeta på stängsel som är elektriskt ledande nära Svenska kraftnäts luftledning behöver du planera detta noga för att minimera elektrisk risk.
Obs! Luftledningens elektriska och magnetiska fält kan påverka stängslet och göra det spänningssatt och strömförande.
Placering av stängsel som är elektriskt ledande med eller utan spänningsaggregat

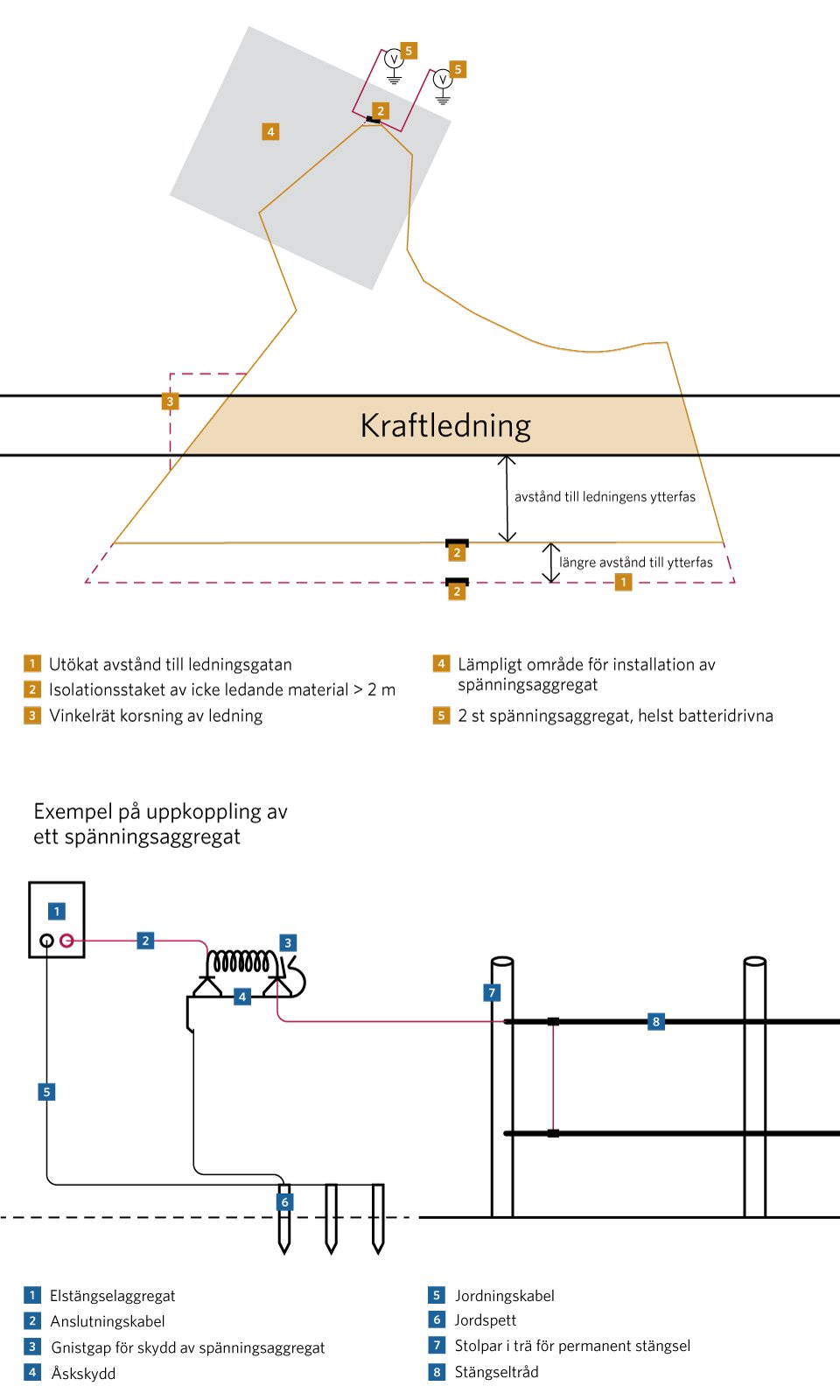

- Vid korsning under ledningen ska korsningen ske så vinkelrätt som möjligt mot ledningens faslinor. Figur 1 visar placeringen.
Ta del av figur 1 som pdf (.pdf) Öppnas i nytt fönster
- Fäst inte stängsel i kraftledningsstolpe. OBS! Gäller stängsel, med och utan spänningsaggregat.
- Ett ledande stängsel ska inte jordas närmare än 20 m från en stolpe eller dess stag.
- Ledande stängsel som inte ska vara spänningssatt med hjälp av spänningsaggregat ska jordas minst var 50:e meter, gärna tätare.
- Om ett stängsel avsett för spänningsaggregat löper parallellt med kraftledningen en längre sträcka då kan det behöva sektioneras.
Använd rätt sektionslängder

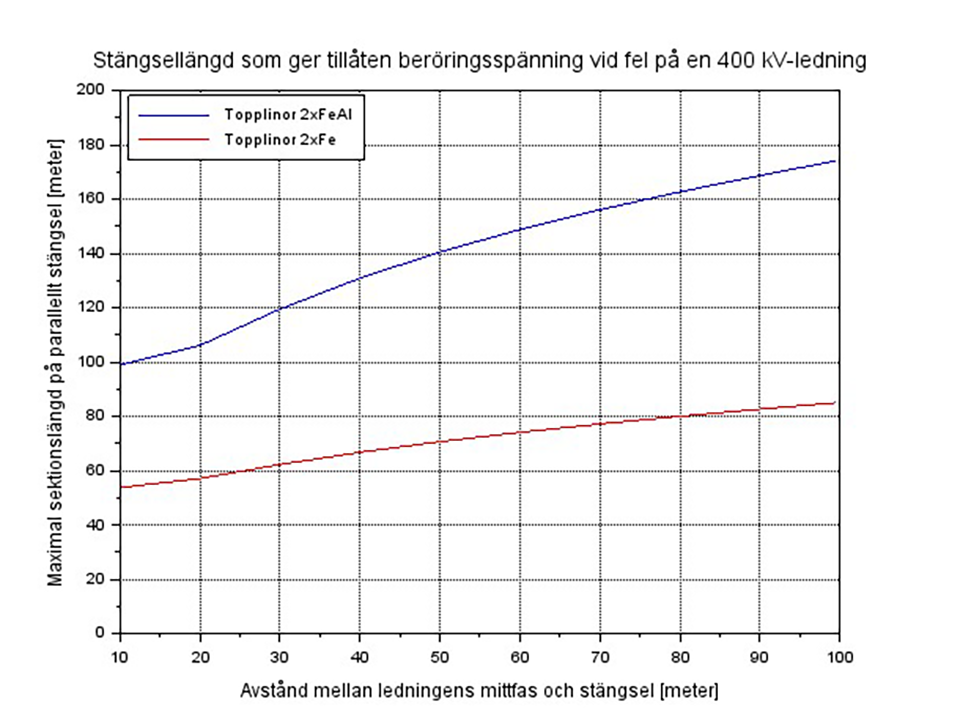

Sektionslängder för stängsel avsedda för spänningsaggregat ska väljas ur någon av graferna i figur 2.
Notera att om stängslet inte är helt parallellt med ledningen ska medelavståndet mellan stängsel och ledning användas.
Starta arbetet genom att följa dessa steg:
- Räkna fram avståndet från kraftledningens mittfas till stängslets parallellgång i meter. Markera detta avstånd som en punkt på grafens x-axel, horisontell axel (figur 2).
- Räkna fram stängslets parallellgångsträcka:
a. Om parallellgående sträcka ligger under den röda grafen så föreligger ingen elektrisk fara. Inga fler åtgärder behövs.
b. Om sträckan ligger ovanför den röda grafen kan ni antingen kontakta Svenska kraftnät för att avgöra vilken graf som ska användas eller sektionera enligt anvisning nedan och använda den röda grafen i figur 2.
Sektionering
Vid sektionering av elstängsel ska ett isolationsstaket av icke ledande material som är minst 2 m användas mellan sektionerna. Detta för att förhindra samtidig beröring som kan innebära elektrisk fara. Sektionerna ska försörjas med olika spänningsaggregat. Se (figur 1)!
- Placering samt val av spänningsaggregat
- Nätdrivet, minst 50 meter i sidled från kraftledningens yttersta faslinor.
- Batteridrivet (rekommendation), minst 20 m i sidled från kraftledningens yttersta faslinor.
Säkerhetsåtgärder vid arbete på elstängsel (arbetsjordning)
Då spänningsaggregatet är avstängt och man behöver arbeta på stängslet ska elstängslet arbetsjordas. Observera att detta även gäller vid byggnationen.
Arbetsjordning ska ske i anslutning till arbetsplatsen. Denna jordning kan vara enkelt utförd, till exempel genom att en metallstång ansluten till elstängslets metalltrådar sticks ner i marken. (förslag i figur 1)
Övrigt
Svenska kraftnät kan behöva komma fram till stolpar både vid besiktningar och reparationer. Stängsel/inhägnad får inte utföras så att åtgärder av kraftledningen försvåras.
För att hindra att djur skadas av eller skadar våra stolpar ska stängel installeras på sådant sätt som hindrar djuren från att komma nära. Stängsel av ledande material får inte placeras närmare än 2 meter mätt till våra stolpar eller stag.
Alla starkströmskablar, blank jordledare, rör gjorda av metall etc. ska vid passage av kraftledningen isoleras inom 50 meter ifrån kraftledningen i båda riktningarna. (Telestörningsnämndens meddelande Nr 21). Detta kan åstadkommas genom att elkablar läggs i vattentäta rör.
Om du ska projektera, installera och montera el- och teleledningar eller metalliska rörledningar gäller särskilda restriktioner.
När en elanläggning för spänning under 1000 volt är placerad i närheten av Svenska kraftnäts anläggning finns det risk att jordfelsströmmar från Svenska kraftnäts anläggning ger upphov till farlig eller skadlig potentialsättning av distributionsanläggningen.
Detta kan leda till så kallad farlig beröringsspänning. Det kan uppstå om en ledande del av lågspänningsanläggningen (exempelvis skyddsjord, eller hölje till apparat som är ansluten till skyddsjord) berörs i samma ögonblick som ett jordfel inträffar på Svenska kraftnäts högspänningsanläggning. Det kan leda till risk för personfara om inte korrekta skyddsåtgärder dessförinnan genomförts.
Om du planerar att uppföra ny eller förändring av befintlig el- och teleledningar eller metalliska rörledningar i närhet (inom 500 meter) av Svenska kraftnäts anläggningar gäller därför särskilda restriktioner. Du behöver därför göra en anmäla om detta till Svenska kraftnät för att nödvändiga skyddsåtgärder ska kunna genomföras i samråd med oss.
