Byggnation - elsäkerhet invid kraftledning och kabel
Informationen på denna sida vänder sig till alla som bygger eller anlägger nära en kraftledning eller stationsanläggning.
I enlighet med Elsäkerhetsföreskrift ELSÄK-FS 2022:1 samt aktuell svensk standard får elektrifierade byggnader inte placeras under en kraftledning. Undantag är låga, mindre byggnader, exempelvis förråd, bodar, växthus, eller lekstugor.
Eftersom Svenska kraftnäts ledningar är utformade på olika sätt och med olika höjder rekommenderar Svenska kraftnät att du kontaktar oss innan du påbörjar din planering av byggnad så får vi bedöma vad som gäller i ditt fall.
- Byggnad får inte vara ansluten till det lokala elnätet.
- Tänker du bygga en byggnad eller annan konstruktion inom 50 meter från kraftledning och som planeras att innehålla el ska detta i förväg anmälas till Svenska kraftnät. Mer om detta kan du läsa i avsnittet För dig som ska anlägga el, tele eller rörledningar.
- Ett vertikalt skyddsavstånd mellan Svenska kraftnäts ledning och byggnaden ska upprätthållas även om en person står på takets högsta punkt. Det innebär i praktiken att en vuxen person som sträcker upp handen ska kunna stå på taket utan att riskera liv och hälsa.
- Byggnaden får heller inte vara avsedd för övernattning.
- Minimiavstånd för placering av medelhöga master nära kraftledningen exempelvis belysningsmaster eller flaggstänger vars längd är upp till 20 meter, är mastens totala längd plus 10 meter.
Kontakta Svenska kraftnät om vad som gäller i ditt fall.
Planerar du att projektera eller installera någon form av elektriska installationer inom 300 meter från en av Svenska kraftnäts kraftledningar ska detta anmälas till Svenska kraftnät: Anmälan ändring i kringliggande anläggning
Mer om hur installationer ska utföras finns att läsa under avsnittet För dig som ska anlägga el- tele- eller rörledningar.
En solcellsanläggning är en elektrisk anläggning. Som innehavare av en elektrisk anläggning är du som ägare skyldig att känna till och följa de bestämmelser som finns i elsäkerhetslagen, elsäkerhetsförordningen och de föreskrifter som Elsäkerhetsverket gett ut.
Vid all projektering och installation av elektrisk utrustning måste hänsyn tas till risken för lokalt förhöjd markpotential vid jordfel på kraftledningen. För projektering och installation av jordningssystem av solcellsanläggningar i direkt närhet av Svenska kraftnäts kraftledningsstolpar hänvisar vi till Telestörningsnämnden meddelande nummer 21 (.pdf) Öppnas i nytt fönster för direktjordat nät.
Invid en kraftledning finns det risk för induktion samt konduktiv- och kapacitiv koppling (Influens). För att minimera riskerna med induktion, konduktiv och kapacitiv koppling rekommenderar Svenska kraftnät att alla metalliska konstruktioner inom ett område av 20 meter från kraftledningens närmaste spänningssatta del ska skyddsjordas.
Fysisk placering
Minsta horisontella avstånd från kraftledningens ytterfas till närmaste del av solcellsanläggningen är 10 meter + total höjd för solcellspaneler. Information finns i tabell 2 i ELSÄK 2022:1 kap 6§.
När det gäller solcellsanläggningens placering i förhållande till kraftledningsstolpe, stag eller stationsanläggning så ska avståndet alltid vara minst 20 meter från närmaste stolpe, stag eller stationsanläggningens stängsel.
Elektrisk installation
Ska solpaneler monteras på stativ ska dessa placeras på en högresistiv mark, till exempel makadam.
Placeras solcellerna däremot på tak, ska tak av plåt jordas vid ett avstånd på cirka 30 meter eller mindre från närmaste faslina. Avståndet kan variera i beroende på markförutsättningar.
Den elektriska anslutningskabeln från solcellerna till fastigheten förläggs vinkelrät i förhållande till kraftledningen.
Enligt elsäkerhetsförordningen (2017:218) §3 ska den som planerar att bygga en lågspänningsanläggning med en spänning av högst 1000 volt och inom ett avstånd av 500 meter från en befintlig högspänningsanläggning som överstiger 1000 volt, anmäla detta till innehavaren av den befintliga högspänningsanläggningen.
Anmälan ändring i kringliggande anläggning
Riskbedömning
I samband med planering och projektering bör du som innehavare av den elektriska utrustningen tillsammans med tillverkaren av den elektriska utrustningen bedöma exempelvis:
- Hur påverkas den planerade elektriska utrustningen av influens som genereras av kraftledningen?
- Hur påverkas den planerade elektriska utrustningen av inducerande strömmar som genereras av kraftledningen vid ett jordfel?
- Hur påverkas den planerade elektriska utrustningen av elektriska och magnetiska fält som genereras av kraftledningen i form av exempelvis prestanda och förkortad livslängd?
Det är ovanligt med markkablar i transmissionsnätet. Men om du ska gräva i närheten av markkablar måste du vara mycket försiktig innan du sätter skopan i marken. Svenska kraftnäts kablar är väl isolerade med ett tjockt hölje, men detta hölje är också mycket ömtåligt.
Ovanför kablarna finns varselskydd av plast som ska ge maskinförare och grävande personal en varning innan kabeln träffas. Det gäller att vara uppmärksam och tänka efter innan du gräver.
På webbplatsen Ledningskollen.se kan du få reda på om Svenska kraftnät har markkablar där du planerar att gräva. Ledningskollen innehåller inte bara markkablar som tillhör transmissionsnätet, utan flera typer av marklagda ledningar och kablar från olika aktörer. Svenska kraftnät är medfinansiär till webbplatsen, som drivs av Post- och Telestyrelsen.
Mer information finns i dokumentet "Vägledning för verksamhet vid markförlagd kabel i transmissionsnätet". (.pdf) Öppnas i nytt fönster
Om du ska projektera, installera och montera el- och teleledningar eller metalliska rörledningar gäller särskilda restriktioner.
När en elanläggning för spänning under 1000 volt är placerad i närheten av Svenska kraftnäts anläggning finns det risk att jordfelsströmmar från Svenska kraftnäts anläggning ger upphov till farlig eller skadlig potentialsättning av distributionsanläggningen.
Detta kan leda till så kallad farlig beröringsspänning. Det kan uppstå om en ledande del av lågspänningsanläggningen (exempelvis skyddsjord, eller hölje till apparat som är ansluten till skyddsjord) berörs i samma ögonblick som ett jordfel inträffar på Svenska kraftnäts högspänningsanläggning. Det kan leda till risk för personfara om inte korrekta skyddsåtgärder dessförinnan genomförts.
Om du planerar att uppföra ny eller förändring av befintlig el- och teleledningar eller metalliska rörledningar i närhet (inom 500 meter) av Svenska kraftnäts anläggningar gäller därför särskilda restriktioner. Du behöver därför göra en anmäla om detta till Svenska kraftnät för att nödvändiga skyddsåtgärder ska kunna genomföras i samråd med oss.
Kranar får inte ställas upp så att kranarmen eller lasten avsiktligt eller oavsiktligt kan komma inom säkerhetsavståndet 10 meter från ledningens faslina. Detta avstånd ska hållas även om kranen eller motsvarande skulle välta.
Mellan mastens yttersta ände (inklusive förlängningsarm) och ledningen ska det vara ett säkerhetsavstånd som motsvarar hela mastens längd plus 10 meter. Mät avståndet med masten riktad mot ledningen. Det är viktigt att säkerhetsavståndet alltid hålls under hela arbetet.
Att mäta med blotta ögat uppfyller inte kraven för mätning, så använd mätinstrument. Vid stark vind kan kraftledningens linor och isolatorkedjor pendla. Ta hänsyn till det när du beräknar säkerhetsavståndet.
Innan kranen flyttas ska eventuella körvägar markeras med varselband och körvägarna ska vara inmätta. Kranen får bara flyttas på de markerade körvägarna och ska bevakas av en van signalman. Fasta eller rörliga tornkranar får inte placeras så att någon del av kranen eller lasten kan komma innanför elanläggningens säkerhetsavstånd. För att förhindra oavsiktliga rörelser ska kranen spärras mekaniskt.
Om fasta kranar används ska detta framgå i kranplanen. Om en maskin används som inte går att spärra och som vid en felmanöver eller ett haveri kan komma i kontakt med en elektrisk anläggningsdel måste arbetet utföras under så kallad bevakning. Maskinen ska då vara ansluten till kraftledningens jordtag eller jordspett.
Belysningsanläggningar i form av belysningsstolpar och belysningsmaster som är anslutna till ett eldistributionsnät definieras som en elanläggning.
Svenska kraftnät har några regler som ägare av belysningsanläggningar i närheten av Svenska kraftnäts kraftledningar ska förhålla sig till när det handlar om placering och elektrisk installation av belysningsanläggningar.
Instruktionerna gäller för enstaka belysningsstolpar, max 5 stycken som installeras direkt under eller invid kraftledningen.
Eftersom detta är en elektrisk lågspänningsanläggning så gäller anmälningsplikt enligt elsäkerhetsförordningen. Svenska kraftnät avser då starkströmsanläggningar mindre än 1000 V som i detaljplanerat område ligger inom 100 meter och icke detaljplanerat område, inom 250 meter från kraftledningen.
Elsäkerhetsförordningen (2017:218) 3§ på riksdagens webbplats.
Placering
Elsäkerhetsverkets föreskrifter hänvisar till svensk standard (ELSÄK-FS 2022:1, 2 kap. 1§). Enligt Svensk standard SS-EN 50341-2-18 tabell 5.9.3 är det fullt möjligt att placera en belysningsstolpe rakt under en kraftledning. Dock måste ett antal förutsättningar uppfyllas:
- Belysningsanläggningen får aldrig placeras närmare än 20 meter från kraftledningsstolpe eller stag.

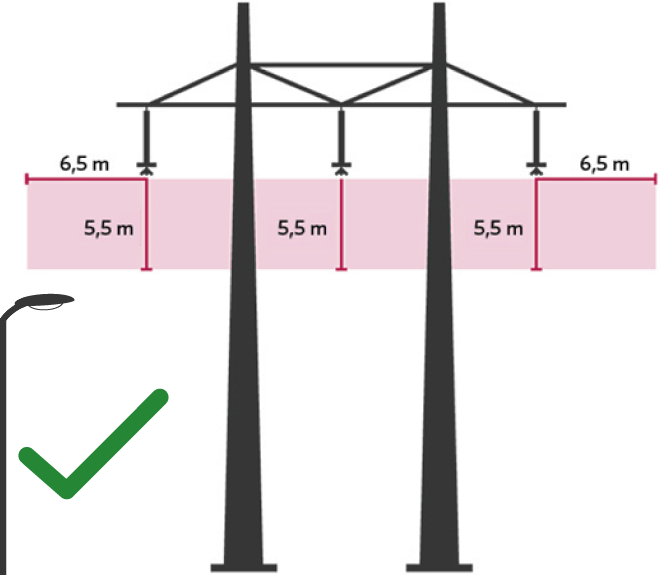

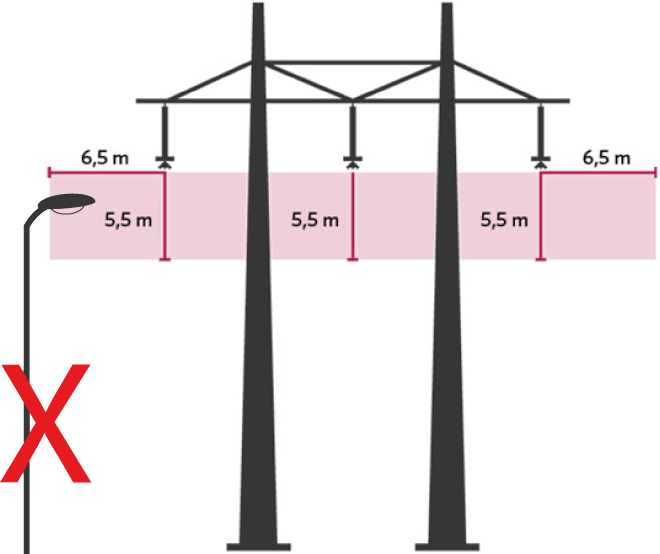

- Belysningsanläggningen får aldrig vara så hög så att den riskerar att komma innanför säkerhetsavståndet. Bedömning av säkerhetsavståndet ska vara baserat på profilbilder (Ledningsprofiler) som tillhandahålls av Svenska kraftnät. Läs om säkerhetsavståndet.

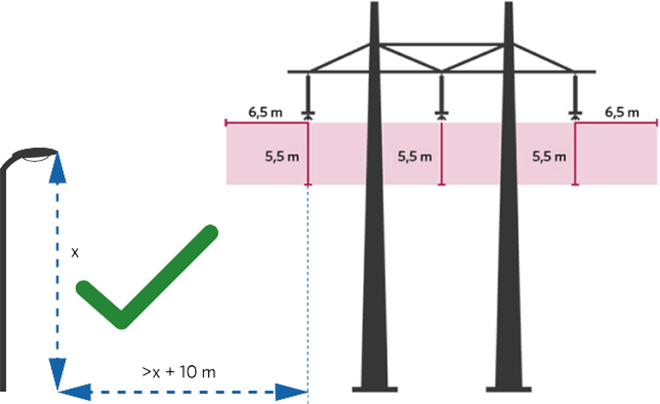

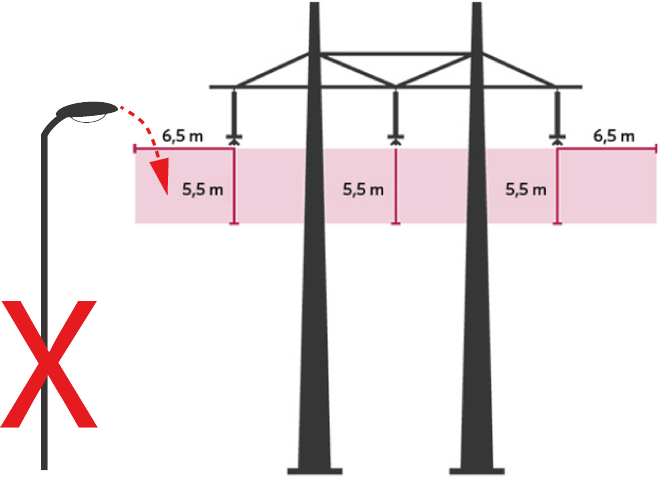

- Belysningsanläggning i form av mast som riskerar att komma innanför säkerhetsavståndet vid till exempel mastbrott, måste placeras så att det alltid finns en marginal till kraftledningen. Det innebär mastens höjd + 10 meter till kraftledningens ytterfas.
- Belysningsanläggning placerad vid stationsanläggnings yttre stängsel. Minsta avståndet ska vara belysningsstolpens- eller mastens höjd + 10 meter från stationsanläggningens yttre stängsel.
- Arbeten på belysningsanläggning får inte ske inom horisontellt och vertikalt angivna säkerhetsavstånd utan att följa ESA (EBR:s elsäkerhetsanvisningar). Vid arbeten på belysningsstolpen med tillhörande utrustning är det arbetsgivarens ansvar att uppfylla bland annat Arbetsmiljöverkets AFS 2016:3 gällande Elektromagnetiska fält. Mer info gällande arbete i elektriska fält.
Elektrisk installation
Projektering och installation av belysningsanläggningen ska följa anvisningar från Telestörningsnämndens meddelande nr 21 för direktjordat nät.
Övriga krav
- Belysningsstolpe ska vara av icke elektriskt ledande material.
alternativt
- Belysningsstolpe av elektrisk ledande material ska vara dubbel isolerad. Elinstallation, armatur och stolpsäkring ska då vara av isolationsklass 2.
alternativt
- Belysningsstolpen ska vara potentialutjämnad med en potentialutjämningsring.

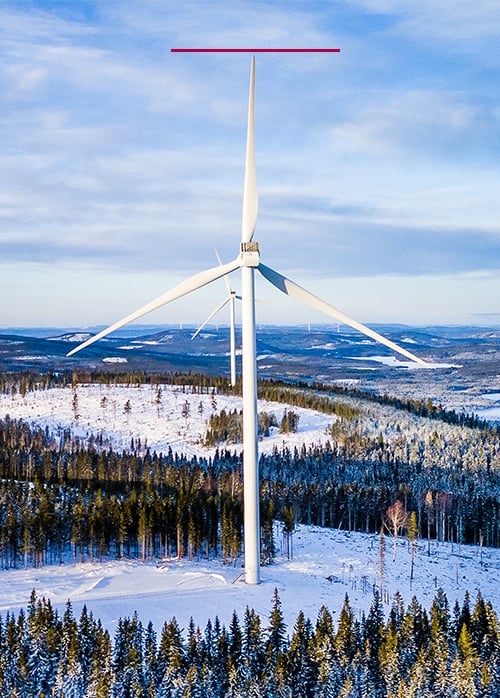

Om ett vindkraftverk rasar ska det finnas en marginal om minst 10 meter till ledningens ytterfas.
Tänk på att den maximala tornhöjden på vindkraftverket inkluderar rotorbladets längd.
Läs mer om vad som gäller för säkerhetsavstånd för att upprätta en god flygsäkerhet
Solcellsparker är så pass stora att anmälan ska skickas in för remiss om anläggningen är planerad inom ett avstånd på 500 meter från Svenska kraftnäts anläggningar. Innehavaren av anläggning ska se till att anläggningen uppfyller elsäkerhetsverkets krav, underhålla och bygga anläggningen så pass att anläggningen är säker för tredje part.
Att tänka på
Fysisk placering
Avståndet mellan solcellsparker och Svenska kraftnäts anläggningar ska vara på ett sådant sätt att Svenska kraftnäts ledningsrätt bibehålls och inte heller hindrar åtkomst eller underhåll med maskin. Avståndet kan variera beroende på markförhållanden.
En grundregel är minsta horisontella avstånd från kraftledningens och markkablarnas ytterfas till närmaste del av anläggningen är 50 meter.
Installation
Staket som går parallellt med ledningens ska jordas. Följ standard för sektionering och jordning av stängsel i TR01-13 (.pdf) Öppnas i nytt fönster.
Generella metoder att skydda mot farliga beröringsspänningar på grund av förhöjd markpotential i samband med solcellsanläggningar kring direktjordat högspänningsanläggning är:
- Potentialutjämning (till exempel potentialutjämningsring eller potentialutjämningslina för staket)
- Elektrisk markisolation (till exempel grusbädd eller asfalt)
- Elektrisk isolation av utsatt del (till exempel beröringsskydd eller belysningsstolpar av komposit)
- Extra isolation av kablar (till exempel förläggning i rör)
- Jordtagen ska placeras på så långt avstånd från en kraftledning som möjligt.
- All typ av parallellgång till en kraftledning ska minimeras, alternativet hållas på så långt avstånd som möjligt (till exempel kablar eller staket)
Utredning för säkerhet behöver göras i projekteringstadiet.
Innehavare av anläggningen behöver ta fram en utredning som visar att parken är utformad på ett sådant sätt att Elsäkerhetsverkets föreskrifter avseende steg- och beröringsspänningar uppfylls. Utredningen ska skickas till Svenska kraftnät via den mejl anmälan togs emot och ska bland annat innehålla:
- Parkens jordningsutförande inklusive jordtag, jordledare, transformatorplacering med mera
- Anslutning/ar till låg/mellanspänningsnät och vidare till högspänning
- Eventuella korsningar/parallellgång med 220/400 kV ledning och andra ledningsaktörer om korsningen/parallellgången innehåller fler aktörer än Svenska kraftnät
- Beröringsspänningar
Enligt svenska myndigheter bör det undvikas att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält, men det finns inga gränsvärden eller fasta avstånd för hur nära byggnaderna kan placeras med avseende på magnetfält. Kontakta alltid Svenska kraftnät om byggnation planeras inom 500 m från våra anläggningar.
Läs mer om magnetfält
Läs mer om samhällsplanering vid elnätet
