Anvisningar för arbeten vid elanläggning
När arbete utförs i, under, eller i närhet till Svenska kraftnäts elanläggningar gäller särskilda regler som bestämts av Svenska kraftnät.
Anvisningarna är framtagna med tanke på de särskilda risker som råder vid arbete i anslutning till direktjordade nät (transmissionsnätet). Det är mycket viktigt att alla som på något sätt arbetar vid våra ledningar följer ESA, TR13-03-02 samt anvisningar på denna sida.
Dessa anvisningar gäller vid alla former av arbetsuppgifter och uppdrag, oavsett om ni etablerar en arbetsplats, arbetar på den elektriska anläggningen, eller utför andra uppdrag i elanläggningens närhet.
Du som utför uppdrag i eller vid station eller kraftledning (luftledning eller kabel) ska vara
- kompetent för uppgiften
- ha erfarenhet av att arbeta där elektricitet är en risk
- ha någon form av ESA-utbildning.
Beroende på arbetsuppgift ska alla personer ha någon av följande ESA-utbildningar:
- EBR ESA E1 ESA Elektriskt arbete (Grund+Arbete)
- EBR ESA E2 ESA Icke elektriskt arbete
- EBR ESA E3 ESA Röjning i ledningsgata
Om person saknar relevant ESA-utbildning ska arbetet ske under överinseende av person som är fackkunnig enligt ESA. Läs om utbildningskraven
Det här behöver du förhålla dig till
Uppställning av maskiner, fordon, bodar, upplag etcetera ska ske utanför försiktighetszonen, det vill säga minst 10 meter från en kraftledning. Parkeringsplats för fordon får anläggas efter samråd med Svenska kraftnät. Lossning och lastning av materiel får inte utföras så att elektriska risker skapas.
Upplag av brännbara material bör heller inte förvaras i ledningen närhet.
Bodar och förråd som är placerade utanför men i anslutning till stationsområde får inte anslutas till stationens lågspänningsnät. Anslutning ska företrädesvis göras till lokalt elnät.
Om anslutning av praktiska skäl inte kan göras till lokalt elnät måste uppställningsplatsen skyddas av jordlinenät som är anslutet till stationen jordlinenät. Sådana åtgärder ska i förväg godkännas av Svenska kraftnät.
Avståndet mellan upplag för brandfarlig vara och närmaste elektrisk anläggningsdel får inte understiga 60 meter för 400 kV eller 45 meter för 220 kV. För explosiv vara gäller alltid minst 100 meter mellan elektrisk anläggningsdel och upplag.
Belysningsmaster eller flaggstänger, får inte placeras så nära en elektrisk anläggningsdel att de kan komma i kontakt med anläggningsdelen om de faller. Placeringen ska alltid ske så att den innefattar mastens längd + 10 meter till den elektriska anläggningsdelen.
För regler vid anläggning och anslutning av fast telefoni med koppartrådsnät hänvisar vi till Telestörningsnämndens meddelande 21 (pdf, 7,5 MB, nytt fönster) (.pdf) Öppnas i nytt fönster
Rörledningssystem för VA ska utföras av icke metalliska material.
Stängsel av elektriskt ledande material får inte placeras parallellt med Svenska kraftnäts luftledning närmare än 20 meter mätt från ledningens yttersta faslina. Stängsel ska jordas för att undvika elektrisk uppladdning.
Om stängel av elektriskt ledande material är placerat på en längre sträcka än 50 meter parallellt med luftledningen ska stängslet sektioneras i sektioner om 50 m.
Vid korsning under luftledningen ska korsningen ske så vinkelrätt som möjligt mot luftledningens faslinor.
Stängsel får inte anslutas till befintligt stationsstängsel eller till luftledningsstolpe.
Maskiner som till exempel grävmaskin ska spärras mekaniskt eller elektriskt om de används i närheten av en elektrisk anläggningsdel och riskerar att komma i kontakt med den elektriska anläggningen. Maskinen ska vara ansluten till jordtag eller jordspett, se Svenska kraftnäts kompletteringar till ESA, TR13-03-02 (.pdf) Öppnas i nytt fönster.
Kranar får inte ställas upp så att kranarm eller last avsiktligt eller oavsiktligt kan komma innanför minsta avstånd för icke elektriskt arbete enligt ESA. Rundsvängande kranar ska placeras eller spärras, mekaniskt eller elektriskt så att de inte kan komma innanför minsta avstånd för icke elektriskt arbete enligt ESA.
Vid planering av kranplacering eller annan hög konstruktion gäller att avståndet från lednings ytterfas till konstruktionen ska vara konstruktionens maximala höjd plus tio meter. Avståndet ska alltid kvarstå under hela arbetet. Är detta praktiskt omöjligt ska arbete ske under övervakning med en fackkunnig elsäkerhetsledares på plats. Kran ska vara ansluten till jordtag eller jordspett. Se Svenska kraftnäts kompletteringar till ESA, TR13-03-02 (.pdf) Öppnas i nytt fönster.
Marknivå får inte förändras vid stolpar eller stag om detta inte i förväg är godkänt av Svenska kraftnät. Vägar som korsar eller går parallellt i närheten av ledningen får inte anläggas förrän höjdberäkningar har gjorts och godkänts av Svenska kraftnät.
Vid schaktning eller grävning under eller i närhet av luftledningen, krävs försiktighet eftersom Svenska kraftnäts luftledningar har en blank markledare nedgrävd på 0,5 – 1 m djup längs ledningen. Denna markledare ingår som en viktig del av ledningens skyddsfunktion. Över berg kan denna lina ibland ligga synlig.
Om markledaren grävs av eller skadas ska det anmälas till Svenska kraftnät. Reparationen är ett elinstallationsarbete som ska utföras av ett elinstallationsföretag. Reparationsarbetet ska utföras i enlighet med ESA och risken för farlig potential ska ingå i riskhanteringen.
Sprängning i närheten av Svenska kraftnäts luftledning måste utföras med största försiktighet så att de elektriska anläggningarnas konstruktioner inte skadas av vibrationer eller stensprut. Sprängning inom 100 meter ska planeras i enlighet med TR13-03-02.
Inom ett avstånd av 50 meter från Svenska kraftnäts elanläggningar ska icke-elektriska tänd-system användas eftersom de inte initieras av elektriska fält.

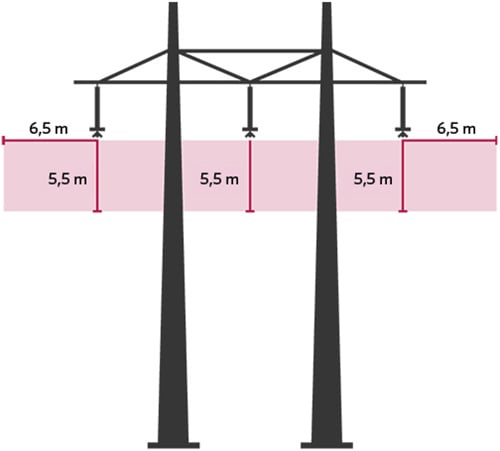

Om arbete under eller nära en kraftledning ska utföras som ett icke elektriskt arbete enligt ESA får det vertikala minimiavståndet för 400 kV mellan faslina och till exempel en maskindel vara 5,5 meter. I sidled gäller 6,5 meter. Motsvarande avstånd vid 220 kV är i vertikalled 4 meter och 6 meter i sidled.
Vid arbeten nära markförlagda kablar
För arbeten och etablering vid markförlagda kablar läs "Vägledning för verksamhet vid markförlagd kabel i transmissionsnätet". (.pdf) Öppnas i nytt fönster
Rapportering vid elektrisk olycka eller tillbud
Om elektricitet varit inblandad i orsaken till en olycka eller tillbud ska händelsen rapporteras till elsäkerhetsverket av innehavaren. Alla arbetsplatsolyckor och allvarliga tillbud ska anmälas till Arbetsmiljöverket av arbetsgivaren. Däremot är det frivilligt om du som arbetsgivare vill anmäla olyckan eller allvarliga tillbud till Elsäkerhetsverket.
Som uppdragstagare åt Svenska kraftnät är du skyldig att snarast efter händelsen informera Svenska kraftnät om det inträffade. Svenska kraftnät är därefter skyldigt att anmäla elolyckor och allvarliga tillbud till Elsäkerhetsverket.
I begreppet elolycka innefattas allvarlig skada på person och egendom. Ett elektriskt tillbud innebär en händelse som kunnat leda till allvarlig skada eller dödsfall. Till skillnad mot rapportering av arbetsmiljöhändelser innefattar rapportering av elsäkerhetshändelser även om allmänhet eller dess egendom blivit inblandad.
Elolyckor som drabbar personer kan ibland uppfattas som lindriga. Men dessa händelser kan i efterhand ge svåra skador. Därför ska du alltid direkt efter en elektrisk olycka uppsöka läkarvård. Finns det möjlighet ska du undvika att köra själv.
Vid allvarlig olycka eller vid allvarliga symtom, kontakta omedelbart 112.
Läs mer om vilka regler som gäller för anmälan av olycksfall, allvarliga tillbud och driftstörningar: ELSÄK-FS 2012:1 (konsoliderad version) (elsakerhetsverket.se) (.pdf) Öppnas i nytt fönster
Reducera risker för elektriska olyckor och tillbud genom riskhantering
Arbetsgivaren är alltid skyldig att i förväg skriftligt planera och riskhantera (Risk-P) det kommande arbetet. Hög- och lågspänning är alltid att betrakta som en allvarlig risk och ska alltid ingå i planering och riskhantering oavsett om man arbetar på den elektriska anläggningen eller i elanläggningens närhet.
Om arbetsgivaren i detta skede kommer fram till att det finns risk att under arbetet komma inom minsta avståndet för icke elektriskt arbete ska arbetet betraktas som ett elektriskt arbete. Arbetet ska då riskhanteras och utföras i enlighet med ESA-arbetsmetoder.
Om en person eller maskin/utrustning orsakar ett elektriskt överslag kopplas kraftledningen omedelbart bort. Normalt tas ledningen snabbt i drift igen vid ett sådant fel. Detta görs automatiskt inom en sekund.
Efter cirka en minut sker ytterligare en automatisk tillkoppling. Det innebär att en person (eller maskin) som genom en olycklig händelse kommit för nära en elektrisk ledare riskerar att drabbas flera gånger av den elektriska strömmen
Om arbetet exempelvis planerats att utföras som ett Arbete Nära Spänning (ANS) hade istället återinkopplingsautomatiker (åi) ställs av och misstaget hade inneburit att endast ett överslag hade uppstått.
Det är därför viktigt att arbetsgivaren planerar och riskbedömer så att man väljer rätt ESA-metodik för det tänkta arbetet. Rätt metodik innebär också att rätt säkerhetsåtgärder vidtas av alla inblandade parter. Så skapar vi gemensamt en säker arbetsplats.
Om ett elektriskt överslag sker till maskin
Om utrustning eller last kommer i beröring med kraftledningen (luftledning eller kabel), tänk på att det är säkrare i maskinen än utanför. Försök i första hand köra undan maskinen. Går det inte att flytta maskinen, eller om maskinen börjar brinna, ska maskinföraren hoppa ur hytten, alternativt klättra så långt ned på stegen som det är möjligt och därefter hoppa ur hytten. Det är viktigt att maskinföraren inte har kontakt med både maskin och mark samtidigt.
Hoppa därefter jämfota eller gå med "myrsteg" minst 20 meter bort från maskinen. Meddela därefter omedelbart Svenska kraftnät. Gå inte tillbaka till maskinen eftersom det kan vara livsfarligt. Bevaka platsen på avstånd tills du får information från Svenska kraftnät att det inte längre finns någon elektrisk risk.
I samband med överslag till maskin kan det uppstå så kallad stegspänning runt maskinen. Stegspänning innebär att marken kommer att spänningssättas upp till ett avstånd av 20 meter från maskinen. Personer som befinner sig på marken inom detta avstånd utsätts alltså för uppenbar livsfara. Undvik därför att ha personal inom ett område av 20 meter runt maskiner som arbetar nära Svenska kraftnäts högspänningsanläggningar utan säkerhetsåtgärder.
